Профил линија за сечење плазма

JINFENG® е професионална Кина производител и снабдувач наПрофил линија за сечење плазмаи со пристапна цена. НаПрофил линија за сечење плазмаs се линии за сечење на профили на плазма роботи со високи перформанси за извршување на плазма сечење на различни челични профили на сијалица, лента, агли, Т-зрак, канал, H или I зрак со роботска рака.

PRG 400



Профил линија за сечење плазмаs



За ситеПрофил линија за сечење плазмаs и машините за сечење со плазма што ги произведува JINFENG WELDCUT ќе имаат 2 години гаранција и кои се опремени со опционални делови како ролери, вкрстен транспортер, инкџет означување, филтер за прашина, плазма систем за сечење, излезна лента-плоча транспортер, навалувачи и ги поддржуваат сите CAD-CAM интерфејси. PRGПрофил линија за сечење плазмаs се најнапредната роботска линија за сечење плазма за зголемување на продуктивноста за крајните корисници од различни индустрии.



Спецификации



Модел	Светилка	Стрип	Агол	Е-агол	Т-зрак	Канал	H-зрак	Должина	Тежина
PRG 400	80*5мм â 400 * 20 мм	100*5мм â 400 * 20 мм	100*75мм- 300 * 150 мм	75*75мм- 180 * 180 мм	100*50мм- 350 * 150 мм	100*50мм- 400*115мм	N/A	12000 мм	1,5 Т
PRG 600	80*5мм â 550*20мм	100*5мм â 600*30мм	100*75мм- 500 * 150 мм	75*75мм- 220 * 220 мм	100*50мм- 500 * 200 мм	100*50мм- 400 * 200 мм	150*150мм- 400 * 200 мм	12000 мм	2,5 Т
Поддршка за сечење плазма, плазма означување, означување инкџет, софтвер CAD-CAM



Функција и апликација



1. PRGПрофил линија за сечење плазмаs е опрема за сечење со висока автоматизација интегрирана со роботска рака ABB со шест оски. Со една клучна операција од страна на еден оператор, линијата ја започнува автоматската обработка од вчитување на материјалот и истовар на делови по сечење со плазма.

2. Линијата може да биде целосно интегрирана со системот MES и да дозволи далечинско управување преку тимски прегледувач за инженерите од производителот лесно да ја извршат далечинската дијагноза за да ги решат проблемите преку интернет без да испраќаат инженери на работното место.

3. Системот ЦПУ обезбедува целосна контрола на целиот систем на главни линии (робот, маса со ролери, вкрстен транспортер, мерна количка и фаќач, систем за обележување)ã

4. Може да чита *.gen датотеки создадени од Tribon/AM, DSTV-датотеки извезени од софтвер за дизајн TEKLA и други формати.

5. ОваПрофил линија за сечење плазмаШироко се користат во бродоградба, бродоградилиште и офшор за плазма сечење на зацврстувач за да се направи рамна плоча, конструкција со двојно дно, подсклопови, прегради, мрежи, микро панели за различни бродови/бродови. Со PRGПрофил линија за сечење плазмаи бродоградилиштата или бродоградбата може да го зголемат своето производство и да го намалат трудот.



Детали



PRG400Профил линија за сечење плазмаs се состои од:

Навалувачи за превртување на профилите

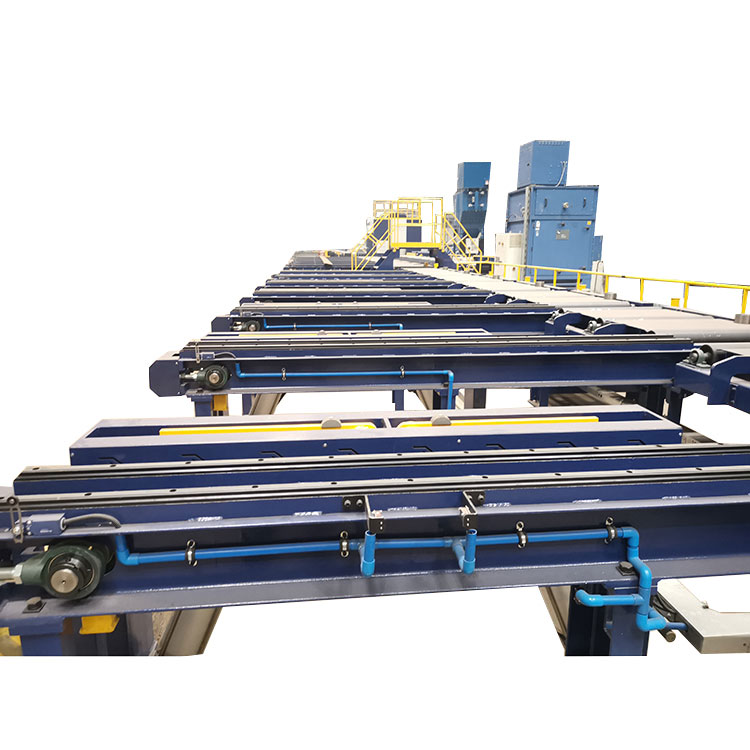

Транспортни со ролери како тампон

Крст транспортер за товарење

Количка за мерење и држач

Влезна маса со ролери

Уред за обележување инкџет,

Роботска комора за сечење со плазма со филтер за прав

Транспортен појас-плоча за сортирање со краток дел

Излезна ролна маса за долг дел

Крст транспортер за долги делови

Навалувачи за рачно мелење

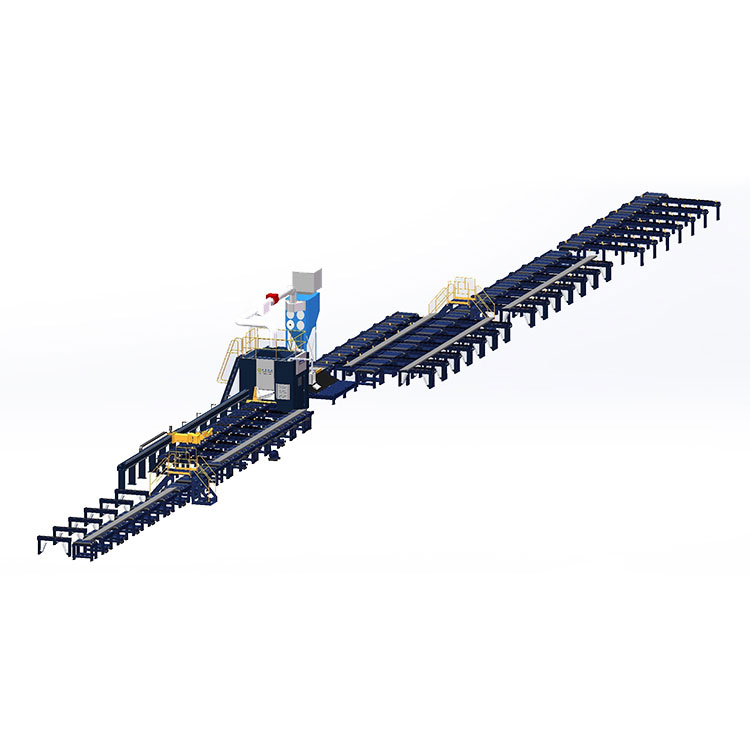

Поглед на структурата

Количка за мерење и држач

Внесување на профилот во комората за сечење во исто време за да се измери должината на внесениот профил.



Маркер за инкџет

Со уред за обележување инк-џет за печатење букви, бројки, симболи и линија на свиткување (инверзни линии)

Комора за сечење робот

Со инсталирана роботска рака со 6 оски во комората за сечење за да се изврши висококвалитетното сечење на профилите. Ова е клучниот дел од целиот PRG400Профил линија за сечење плазмас.



Транспортер со појас и маса за прием

Опремен со појас-плоча транспортер по комората за сечење, PRG400Профил линија за сечење плазмаs може автоматски да ги подредува кратките делови и автоматски да ги прикажува деловите. Краткиот дел се турка со туркач до масата за примање за операторот лесно да ги изведе кратките делови.

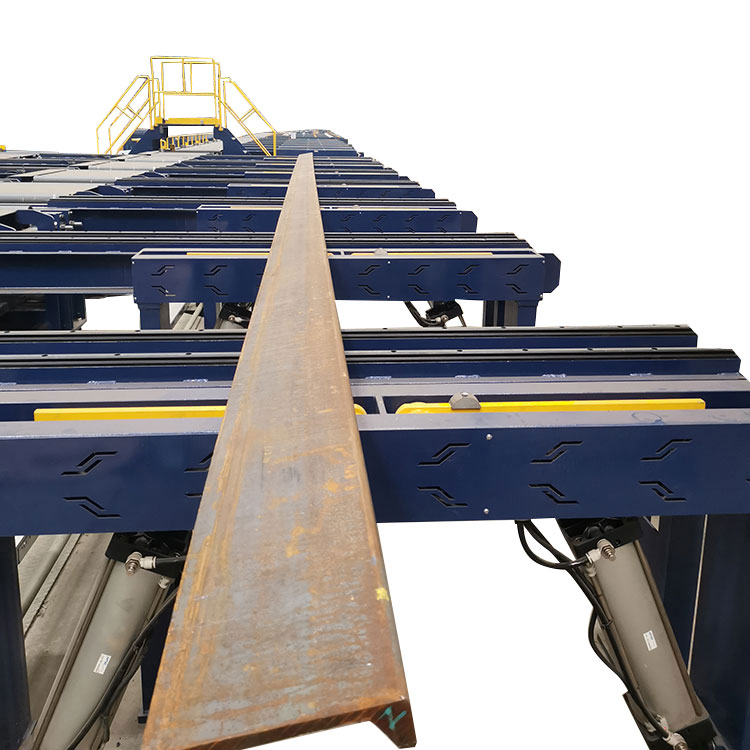

Навалувачи

На машината за сечење плазма PRG400 Robot има инсталирани 3 групи профили на навалувачи. Првата група е за превртување на светилките за 180 степени за да се направи главата на сијалицата на дното. Другите 2 групи треба да ги превртат деловите за да им дозволат на операторите да вршат рачно мелење за да го отстранат брусот од двете страни на деловите по сечењето.
