Линија за сечење на роботи за профил

JINFENG® е професионална Кина производител и снабдувач наЛинија за сечење на роботи за профили со пристапна цена. НаЛинија за сечење на роботи за профилs се плазма роботски систем за сечење со високи перформанси за извршување на плазма сечење на различни челични профили на сијалица, лента, агли, Т-зрак, канал, H или I зрак, со роботска рака.

PRG 600



Линија за сечење на роботи за профил



За ситеЛинија за сечење на роботи за профилs и машините за сечење со плазма кои се произведени од JINFENG WELDCUT ќе имаат 2 години гаранција и кои се опремени со полнење со кран, чистење на рабовите, означување со инкџет, ги поддржуваат сите CAD-CAM интерфејси како опции. PRGЛинија за сечење на роботи за профилs се најнапредната роботска линија за сечење плазма за зголемување на продуктивноста за крајните корисници од различни индустрии.



Спецификации



Модел	Светилка	Стрип	Агол	Е-агол	Т-зрак	Канал	H-зрак	Должина	Тежина
PRG 400	80*5мм â 400 * 20 мм	100*5мм â 400 * 20 мм	100*75мм- 300 * 150 мм	75*75мм- 180 * 180 мм	100*50мм- 350 * 150 мм	100*50мм- 400*115мм	N/A	12000 мм	1,5 Т
PRG 600	80*5мм â 550*20мм	100*5мм â 600*30мм	100*75мм- 500 * 150 мм	75*75мм- 220 * 220 мм	100*50мм- 500 * 200 мм	100*50мм- 400 * 200 мм	150*150мм- 400 * 200 мм	12000 мм	2,5 Т
Поддршка за сечење плазма, плазма означување, означување инкџет, CAD-CAM софтвер



Функција и апликација

1. PRGЛинија за сечење на роботи за профилs е опрема за сечење со висока автоматизација интегрирана со роботска рака ABB со шест оски. Со една клучна операција од страна на еден оператор, линијата ја започнува автоматската обработка од вчитување на материјалот и истовар на делови по сечење со плазма.

2. Линијата може да биде целосно интегрирана со системот MES и да дозволи далечинско управување преку тимски прегледувач за инженерите од производителот лесно да ја извршат далечинската дијагноза за да ги решат проблемите преку интернет без да испраќаат инженери на работното место.

3. Системот ЦПУ обезбедува целосна контрола на целиот систем на главни линии (робот, маса со ролери, вкрстен транспортер, мерна количка и фаќач, систем за обележување)ã

4. Може да чита *.gen датотеки создадени од Tribon/AM, DSTV-датотеки извезени од софтвер за дизајн TEKLA и други формати.

5. ОваЛинија за сечење на роботи за профилШироко се користат во бродоградба, бродоградилиште и офшор за плазма сечење на зацврстувач за да се направи рамна плоча, конструкција со двојно дно, подсклопови, прегради, мрежи, микро панели за различни бродови/бродови. Со PRGЛинија за сечење на роботи за профили бродоградилиштата или бродоградбата може да го зголемат своето производство и да го намалат трудот.



Детали

PRGЛинија за сечење на роботи за профилs се состои од:

Кран за вчитување на профилот

Линија за чистење на рабовите:

Вкрстени транспортери за вчитување на профилот

Влезна маса со ролери

Комора за чистење со филтер за прав.

Излезна маса со ролери.

Крст транспортер за тампон

Крст транспортер за товарење

Количка за мерење и држач

Влезна маса со ролери

Уред за обележување инкџет,

Роботска комора за сечење со плазма со филтер за прав

Транспортен појас-плоча за сортирање со краток дел

Излезна ролна маса за долг дел

Крст транспортер за долги делови

Кранови за растоварање

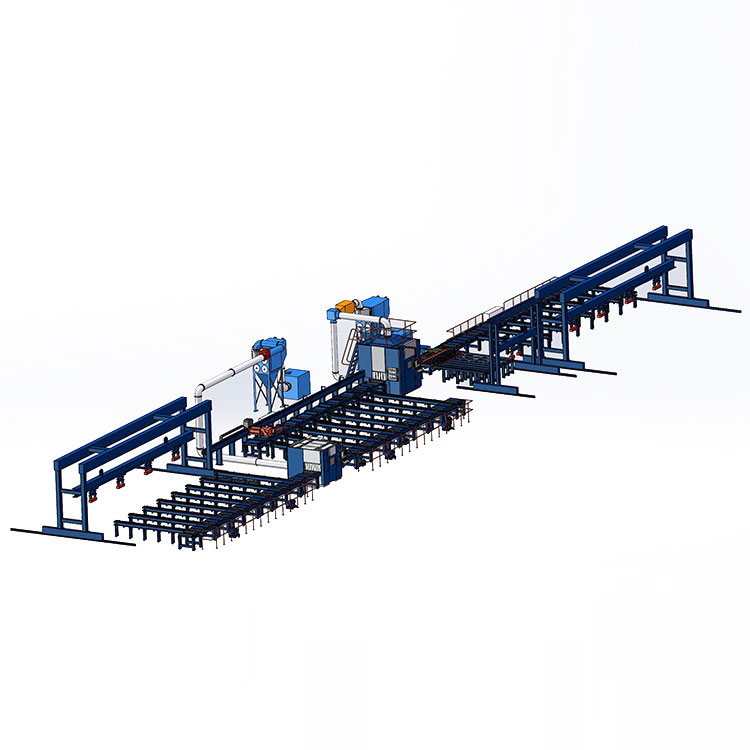

Поглед на структурата



Линија за чистење на рабовите



Со интегрирана линија за чистење на рабовите на PRGЛинија за сечење на роботи за профилs, со користење на тркала со четки за отстранување на основната боја од работ на профилите каде што ќе има заварување, може да се зголеми квалитетот на заварувањето при следната обработка.



Количка за мерење и држач



Внесување на профилот во комората за сечење во исто време за да се измери должината на внесениот профил.



Маркер за инкџет



Со уред за обележување инк-џет за печатење букви, бројки, симболи и линија за свиткување (инверзни линии)



Комора за сечење робот



Со инсталирана роботска рака со 6 оски во комората за сечење за да се изврши висококвалитетното сечење на профилите.



Со опремена лента-плоча транспортер по комората за сечење, PRGЛинија за сечење на роботи за профилs може автоматски да ги подредува кратките делови и автоматски да ги емитува деловите.
