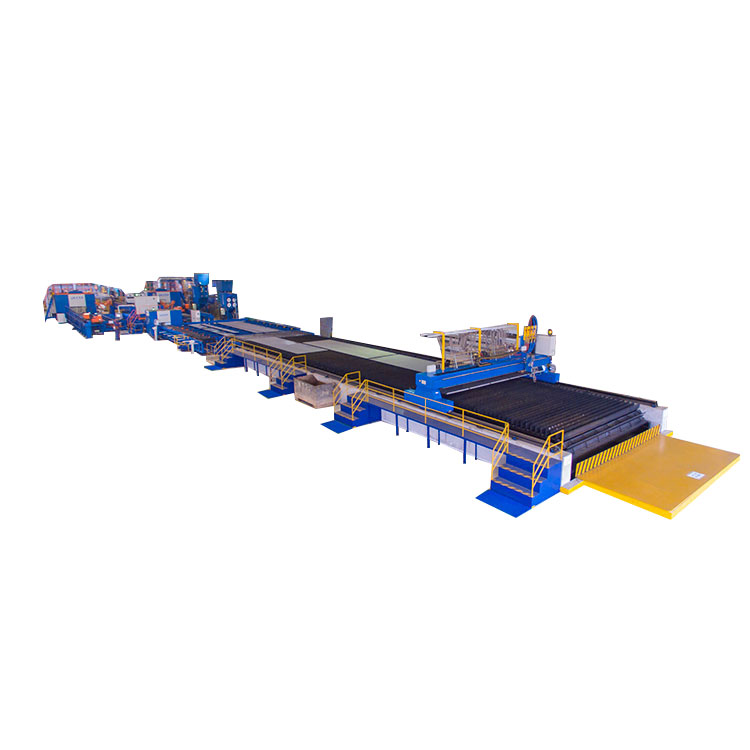

Роботни машини за сечење на плазма

JINFENG® е професионална Кина производител и снабдувач наРоботни машини за сечење на плазмасо пристапна цена. НаРоботни машини за сечење на плазмасе автоматска линија за сечење со високи перформанси за обработка на ленти, масни шипки за бродоградилишта, од плочи за сечење со кислород во долги ленти, чистење на рабовите, означување со инкџет, сечење плазма.

PBG400



Роботни машини за сечење на плазма



За ситеРоботни машини за сечење на плазмакои се произведени од JINFENG WELDCUT ќе имаат 2 години гаранција и кои се опремени со ролери маси, вкрстена количка, филтер за прашина, плазма систем за сечење и опционални функции како уред за обележување со точки, означување инк-џет со робот и ги поддржуваат сите CAD-CAM интерфејси. ПБГРоботни машини за сечење на плазмасе најнапредната роботска линија за сечење плазма за зголемување на продуктивноста за крајните корисници од различни индустрии.



Спецификации



Модел	Лента	Должина	Тежина
		12000 мм	1,5 Т
PBG400	100*5мм â 400 * 30 мм
Поддршка за сечење со плазма, плазма означување, означување со инк-џет, CAD-CAM софтвер



Функција и апликација



1. На PBGРоботни машини за сечење на плазмасе линии за сечење со висока автоматизација интегрирани со различна опрема. Со едно клучно работење од еден оператор, линијата ја започнува автоматската обработка од вчитување на материјалот, сечење плочи со машина за сечење со повеќе глави кислородно гориво, чистење на рабовите, означување инкџет, сечење плазма и истовар на делови.

2. Линијата може да биде целосно интегрирана со системот MES и да дозволи далечинско управување преку тимски прегледувач за инженерите од производителот лесно да ја извршат далечинската дијагноза за да ги решат проблемите преку интернет без да испраќаат инженери на работното место.

3. Системот ЦПУ обезбедува целосна контрола на целиот систем на главни линии (робот, маса со ролери, вкрстен транспортер, мерна количка и фаќач, систем за обележување)ã

4. Може да чита *.gen датотеки создадени од Tribon/AM, DSTV-датотеки извезени од софтвер за дизајн TEKLA и други формати.

5. НаРоботни машини за сечење на плазмаШироко се користат во бродоградба, бродоградилиште и офшор за плазма сечење на зацврстувач за да се направи рамна плоча, конструкција со двојно дно, подсклопови, прегради, мрежи, микро панели за различни пловни објекти/бродови. Со PBGРоботни машини за сечење на плазма, бродоградилиштата или бродоградбата може да го зголемат своето производство и да го намалат трудот.



Детали

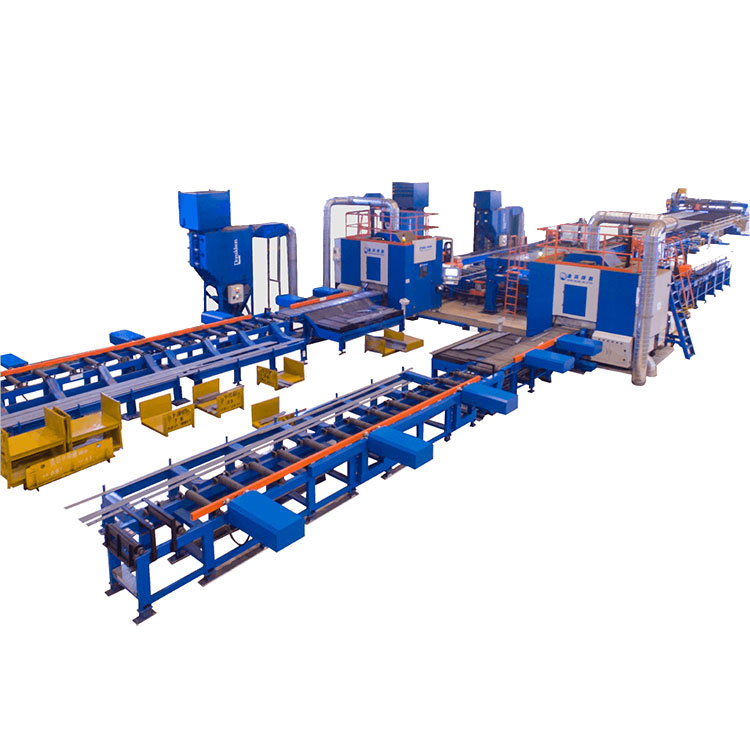

PBG400Роботни машини за сечење на плазмасе состои од:

Машина за сечење со повеќе факел окси-гориво

Транспортери со ролери

Линија за чистење на рабовите

Машина за извиткување на рабовите

Крст транспортери

Означување со мастило со роботска рака

Влезна маса со ролери

Роботска комора за сечење со плазма со филтер за прав

Транспортен појас-плоча за сортирање со краток дел

Излезна ролна маса за долг дел

Приемната маса за долг дел



Поглед на структурата

Машина за сечење со повеќе факел окси-гориво

Машината за сечење со кислород е опремена со повеќе факели за надолжно сечење на челичната плоча во повеќе долги ленти. Машината е дизајнирана во подемен структура и интегрирана со тркалачка маса за поместување на долгата лента на масата со валјак со тампон. Нема потреба од кран или рачно растоварување на долгите ленти по сечење со пламен.



Линија за чистење на рабовите

Со интегрирана линија за чистење на рабовите на PBG400Роботни машини за сечење на плазма, со употреба на тркала со четки за отстранување на основната боја од работ на профилите, со користење на тркалата за брусење за отстранување на згура и бруси од сечење ленти сечење со оксилен пламен, каде што ќе има заварување, може да го зголеми квалитетот на заварувањето при следната обработка.



Машина за извиткување на рабовите

Со интегрирана машина за извиткување на рабовите на PBG400Роботни машини за сечење на плазма, со помош на тркала за притискање за притискање на 4-те рабови на рамната шипка, долга лента која со остар раб по термичко сечење за да се обликува 4-от раб во тркалезен раб R2-R3, кој ќе има добра површина за боење при следната обработка.



Роботот за обележување инкџет

За да инсталирате инк-џет означување, упатете се до раката на роботот. Роботот се движи по должината на рамната шипка за да ја заврши ознаката со мастило на целата должина на челичната лента со долга лента. По печатењето со мастило на профилот, профилот нема потреба да се враќа на првобитното место, а потоа да се премести во PBG400Роботни машини за сечење на плазмакомора за сечење за плазма сечење.



Комора за сечење робот

Со инсталирана роботска рака со 6 оски во комората за сечење за да се изврши висококвалитетното сечење на профилите. Ова е клучниот дел од целиот PBG400Роботни машини за сечење на плазмакомора за сечење за плазма сечење.

Транспортер со појас и маса за прием

Опремен со појас-плоча транспортер по комората за сечење, PBG400Роботни машини за сечење на плазмаможе автоматски да ги сортира кратките делови и автоматски да ги прикажува деловите. Краткиот дел се турка со туркач до табелата за примање за операторот лесно да ги изведе кратките делови.



Тркач со долг дел и маса за примање

Тркач со долг дел е интегриран во излезната ролна маса, кога долг дел ќе пристигне на масата со ролери за излез овде, туркачот автоматски ќе го турка долгиот дел да падне на масата за примање.
