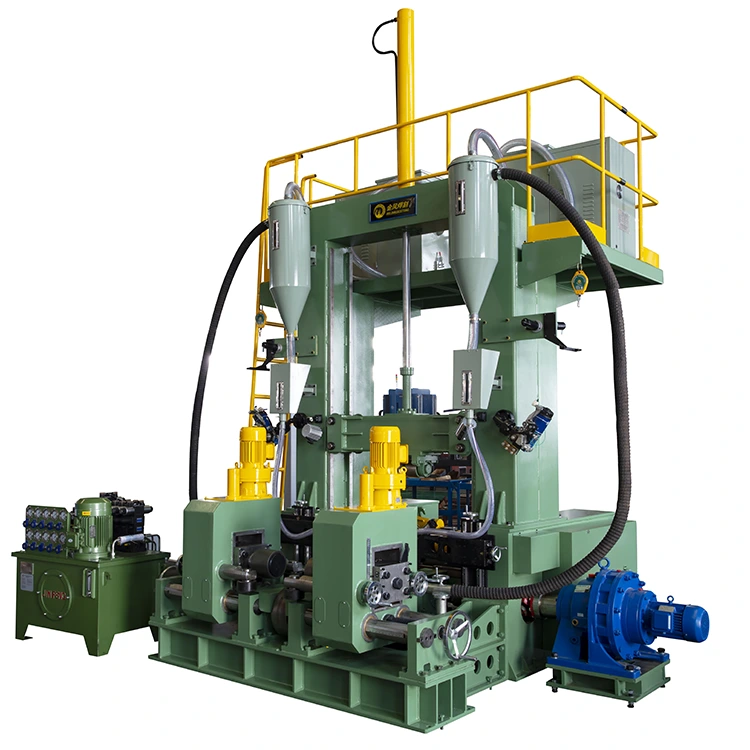

2-1-7 3 во линија за заварување на зрак 1 ч

За сите линии за заварување на зракот 3-во 1 H, кои се произведуваат ByJinfeng Weldcut, ќе имаат 12 месеци гаранција, кои се машина со најголема ефикасност за зголемување на продуктивноста за крајните корисници од челична структура, мост, градежништво.

Спецификации

Карактеристика и примена

Линиите за заварување на зракот од 3-ин 1 час имаат комбинирана функција на H зрак, склоп на зраци, заварување и деформација на деформацијата на прирабницата по заварувањето. Така, може точно и брзо да го реализира производството на зрак и т зрак. Ги има следниве предности: едноставна работа, помалку трошоци за работна сила и мала област за покривање.

Оваа линија има два избор на заварување за да изберете според структурната дебелина на челичната плоча да се завари:

Опција А: Единствено заварување со жица со двојна жица од кое стапката на таложење е 40% повисока од општата единечна лачна единечна жица потопена лак заварување, SOT е особено погодна за дебелината на структурата челик од која дебелината е помала од 20мм.

Опција Б: Единствено заварување со единечна жица. Погодно е за поголем опсег на заварување на дебелината на плочата.

Детали

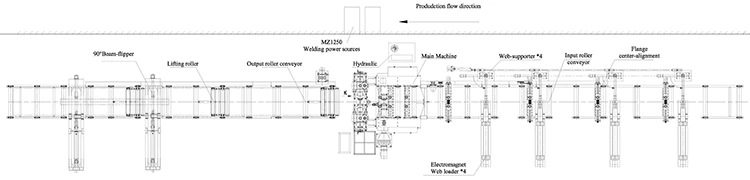

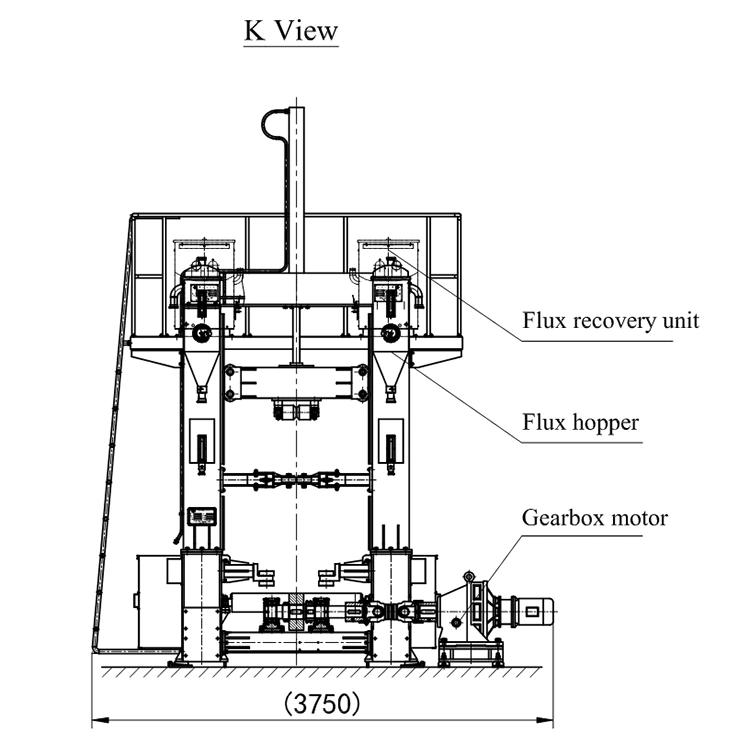

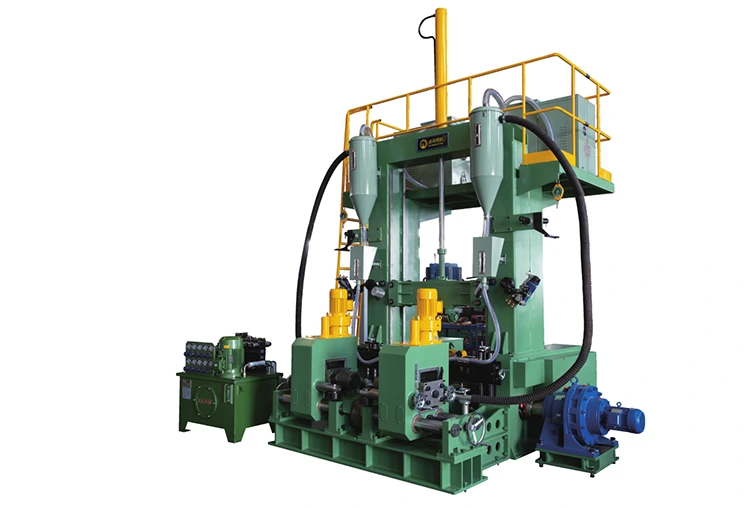

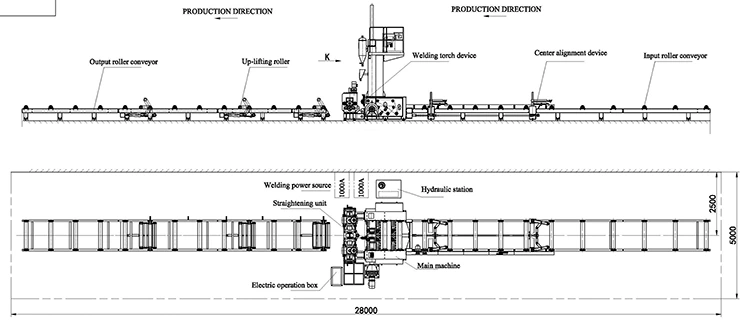

Стандардните линии за заварување на зракот ZHJ3-In 1 H се состојат од една табела за влезни ролери, главна станица за заварување и зацрвстување, табела за излез на списанија. На главната станица за заварување и зацврстување таму инсталирана со единици за обновување на флукс, заварување на главата со уреди за факел и стегање за прирабница и веб. Стандардната линија, исто така, вклучувајќи ги и изворите на енергија за заварување, хидраулична станица и контролна станица.

1. Стандардзхј3-во 1 ч.

2. Опција 1:

Што се однесува до различни барања од клиенти, ние исто така ја обезбедуваме конфигурацијата за линиите за заварување на зракот од 1 час, како следново:

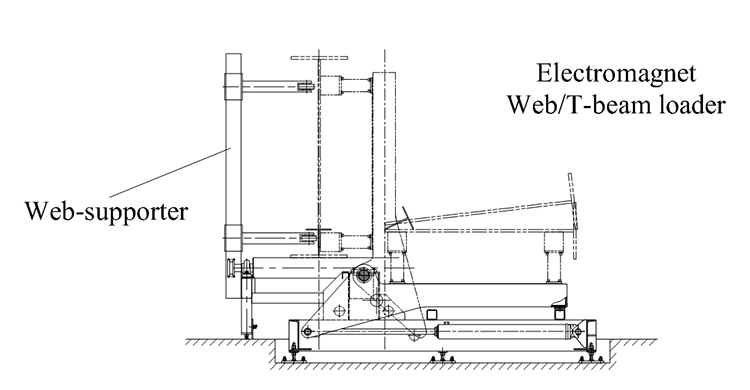

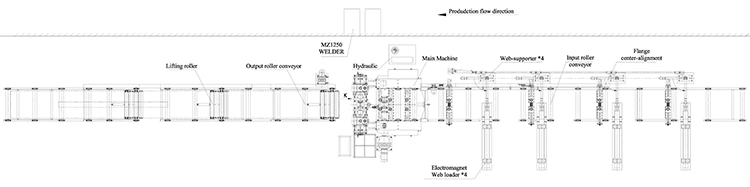

Врз основа на стандардните линии за заварување на зраците од 3-во-1 H, додадете еден сет на веб-оптоварувач, кој Конисти на 4 парчиња магнет за оптоварување на магнет и 4 парчиња веб-поддржувач. На секоја веб-рака за оптоварување има 2 парчиња магнет за држење на челична веб-плоча.

3. Опција 2:

Што се однесува до различни барања од клиенти, ние исто така ја обезбедуваме конфигурацијата за линиите за заварување на зракот од 1 час, како следново:

Врз основа на стандардните линии за заварување на зраците од 3-во-1 H, додадете еден сет на веб-оптоварувач, кој Конисти на 4 парчиња магнет за оптоварување на магнет и 4 парчиња веб-поддржувач. На секоја веб-рака за оптоварување има 2 парчиња магнет за држење на челична веб-плоча.

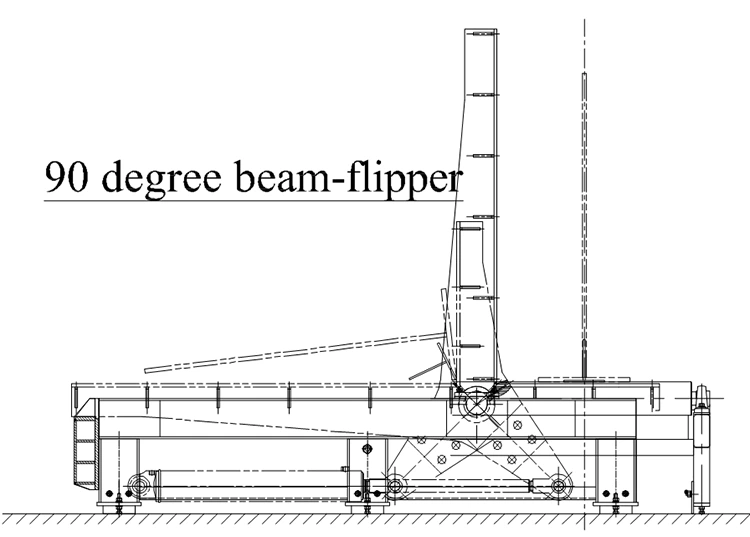

Врз основа на погоре, можеме да додадеме еден сет од 90 степени на зрак на табелата за излез за да го превртите заварениот зрак во хоризонтална положба.

3. Опција 3:

Некои клиенти можеби ќе треба да го зголемат производството на производство, им е потребна една линија за заварување за да се состои од 2 комплети станица за заварување. Првата станица за заварување за заварување на 1-та прирабница и веб за формирање на Т-зрак, 2-ри за заварување на заварениот Т-зрак и 2-то прирабница за формирање на зрак H.

3.1 Значи, врз основа на стандардните линии за заварување на зракот 3-во-1 H, додадете еден сет на веб-оптоварувач, кој Конисти на 4 парчиња магнет за оптоварување на магнет и 4 парчиња веб-поддржувач. На секоја веб-рака за оптоварување Постојат 2 парчиња магнет за држење на челична веб-плоча.

3.2 За да додадете 1 сет на превртувач на Т-зрак на вртење на Т-зрак во 180 степени и ставање на Т-зракот на 2-та прирабница на табелата за влез на ролери на 2-та станица за заварување.

3.3 За да додадете еден сет од 90 степени флипер на зракот на табелата за излез на ролери на 2 -та станица за заварување за да го превртите заварениот зрак во хоризонтална положба.

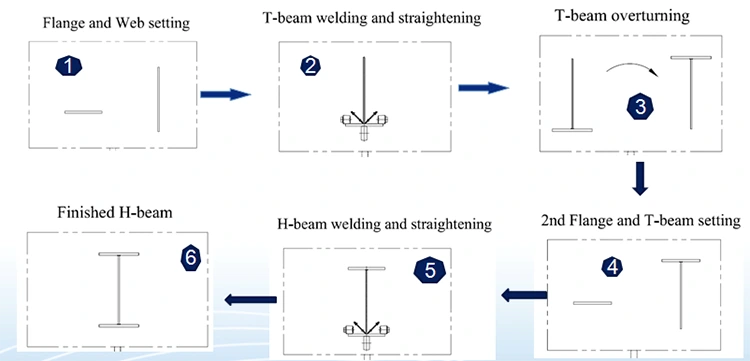

Проток на производство на зрак и H-зраци

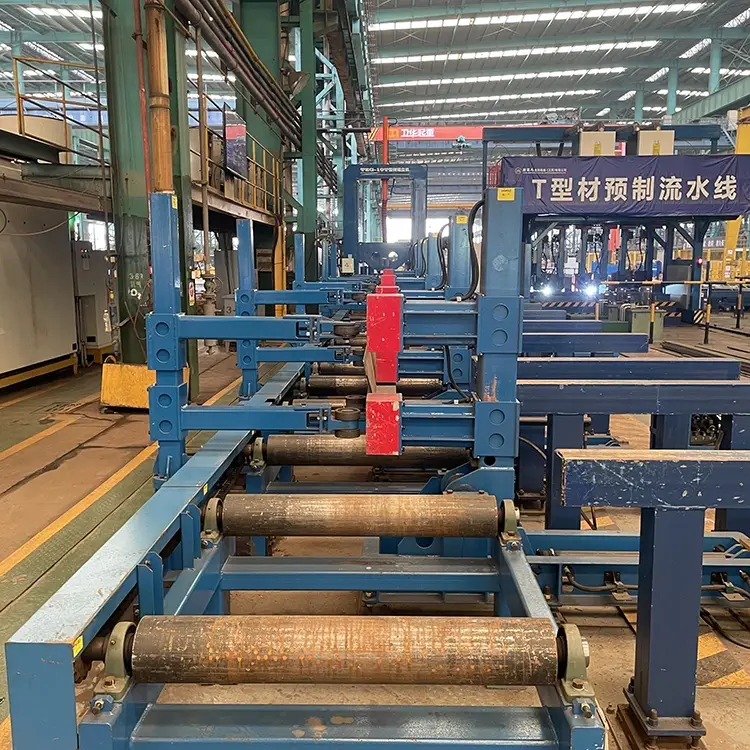

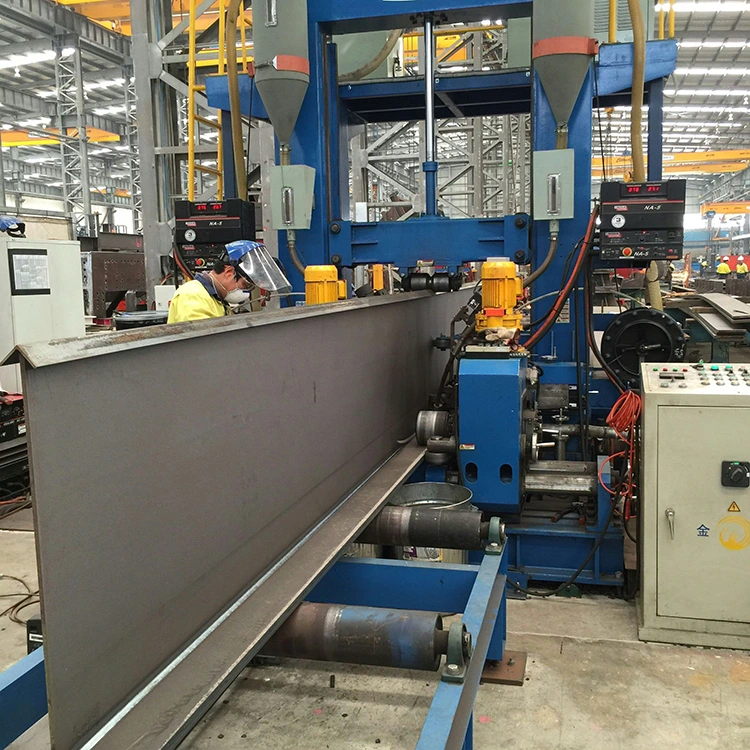

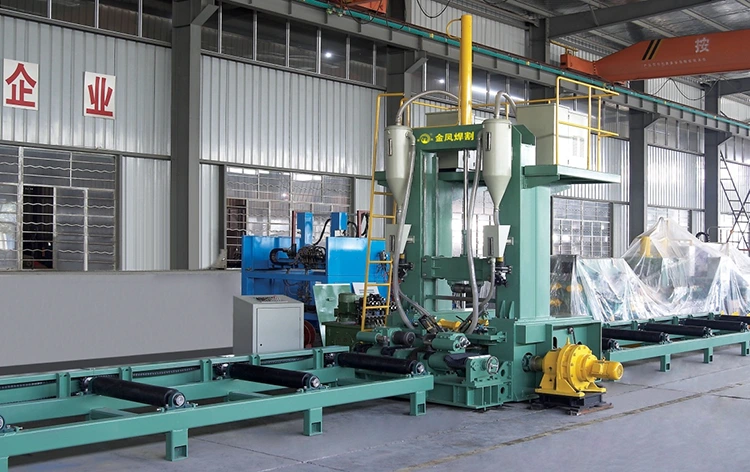

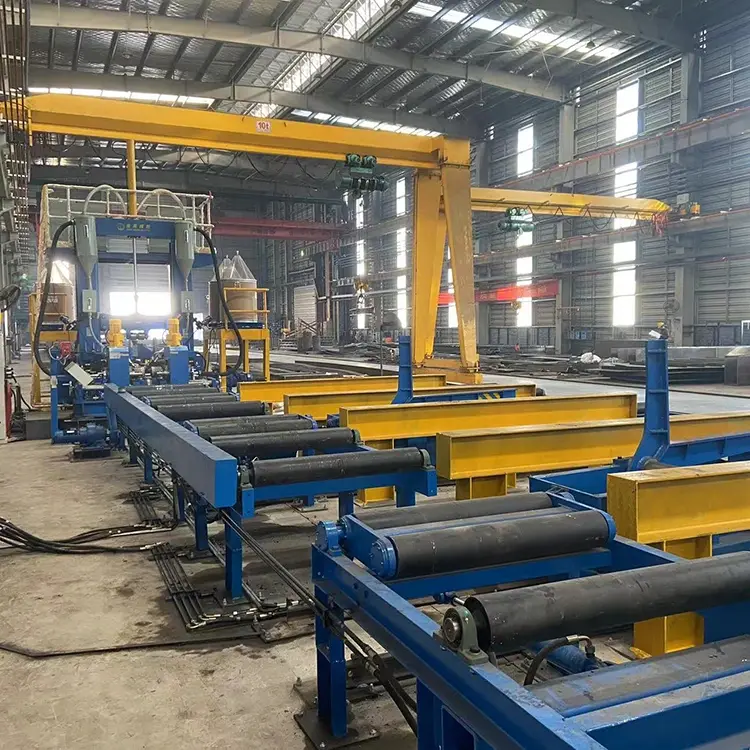

3-во-1 Интегрирани линии за заварување со H-зраци инсталирани во фабриката на корисниците
